Cadastro/Composição de Bicos e Estampadoras

Sumário

1.Objetivo

Este procedimento tem como objetivo exemplificar como efetuar o cadastro, remoção e consulta das composições dos bicos e estampadoras dentro do sistema Singe.

2.Campo de Aplicação

O processo aplica-se ao setor de Tinturaria, para organizar e manter um controle gerenciável dos itens utilizados dentro do setor nesta categoria, levando em consideração que serão abordadas as atividades TI631, TI632, TI633 e TI602.

3.Pré Requisitos

N/A

4.Fluxograma

N/A

5.Procedimento

5.1 Apresentação de Ícones da Atividade – TI631

ü Tela TI631 – Cadastra Tipos de Conexão de Bicos da Estampadora

Para iniciarmos a explicação dos processos, iremos começar com a atividade TI631, sendo que a mesma seria a responsável pelo cadastramento dos bicos utilizados na estampadora. Antes de prosseguirmos com a explicação da usabilidade da atividade, iremos abordar a apresentação dos ícones que são utilizados dentro da mesma e assim nos familiarizando melhor com seu funcionamento.

Figura 1 Atividade: TI631 - Cadastra Tipos de Conexão de Bicos da Estampadora - Apresentação de Ícones

Ícone Atualizar	Utilizado para atualizar a atividade e efetuar as alterações necessárias conforme o botão ação estiver selecionado dentro da linha alterada.
Ícone Consultar	Utilizado para efetuar a consulta das informações já cadastradas dentro da atividade.
Ícone Próximo	Utilizado para passar a próxima página disponível, sendo utilizado quando uma única página de consulta não é o suficiente para demonstrar todos os dados cadastrados.
Botão Ação	Utilizado para incluir, alterar ou excluir informações cadastradas na atividade ao ser utilizado em conjunto com o ícone de atualizar .

5.1.1 Utilização da Atividade – TI631

Com os ícones apresentados podemos seguir para a utilização da atividade; sendo que a mesma consiste em apenas consultar, cadastrar ou excluir os tipos de conexão de bicos da estampadora.

O cadastro se inicia informando o código do tipo de conexão, sendo que este código atualmente é uma sequência numérica, ou seja, hoje estaria na sequência 7, caso for preciso cadastrar mais três itens, deverão ser informados os números 8, 9 e 10; lembrando que caso não for possível ver o último item cadastrado, deve-se clicar no ícone de próximo

para não efetuar o cadastro duplicado ou acusar a mensagem de impedimento do processo.

Figura 2 Atividade: TI631 - Cadastra Tipos de Conexão de Bicos da Estampadora - Código Tipo Conexão

A segunda coluna diz respeito ao processo que efetuará; caso deseje efetuar uma inclusão, deixará o campo marcado como INC; se desejar efetuar uma alteração de um item já cadastrado, marcará o campo como ALT; por fim, se desejar remover um dos itens cadastrados, marcará o campo como EXC.

Figura 3 Atividade: TI631 - Cadastra Tipos de Conexão de Bicos da Estampadora - Ação

O terceiro campo seria a descrição do tipo de conexão; por padrão estamos efetuando os cadastros informando o nome da máquina com seu código, se seria de tanque, bem como a quantidade de bicos necessários para o funcionamento.

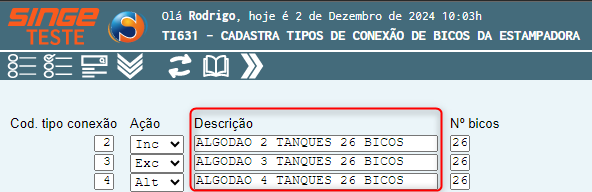

Figura 4 Atividade: TI631 - Cadastra Tipos de Conexão de Bicos da Estampadora - Descrição

O último e quarto campo a ser preenchido seria referente a quantidade ou número de bicos existentes, sendo que seria um campo que aceita apenas dados numéricos e valores até 99; portanto, deve-se realizar o cadastro dentro destes parâmetros.

Figura 5 Atividade: TI631 - Cadastra Tipos de Conexão de Bicos da Estampadora - Número de Bicos

Vale ressaltar que para qualquer alteração efetuada dentro da atividade, para a mesma ser efetivada, deverá ser clicado no ícone de atualizar

no topo da atividade.

5.2 Apresentação de Ícones da Atividade – TI632

ü Tela TI632 – Cadastro Padrões de Bicos da Estampadora

Com a primeira atividade das quatro essenciais para estes processos apresentada, podemos partir para a segunda, que seria a TI632; sendo está a responsável pelo cadastro do padrão dos bicos utilizados nas estampadoras. Antes de prosseguirmos com a explicação da usabilidade da atividade, iremos abordar a apresentação dos ícones que são utilizados dentro da mesma e assim nos familiarizando melhor com seu funcionamento.

Figura 6 Atividade: TI632 - Cadastro Padrões de Bicos da Estampadora - Apresentação de Ícones

Ícone Atualizar	Utilizado para atualizar a atividade e efetuar as alterações necessárias.
Ícone Excluir	Utilizado para remover cadastros já realizados dentro da atividade em um momento anterior.
Ícone Consultar	Utilizado para efetuar a consulta das informações já cadastradas dentro da atividade.
Ícone Próximo	Utilizado para passar a próxima página disponível, sendo utilizado quando uma única página de consulta não é o suficiente para demonstrar todos os dados cadastrados.

5.2.1 Utilização da Atividade – TI632

Com os ícones apresentados podemos seguir para a utilização da atividade; sendo que a mesma consiste em apenas consultar, cadastrar ou excluir os padrões de bicos da estampadora.

O cadastro, consulta ou exclusão se inicia pelo campo de tipo de conexão, sendo que neste campo irá puxar as informações que foram cadastradas na TI631; ao selecionar uma das opções e clicando em consultar

poderá ver os dados já atrelados dentro do item e excluí-lo através do ícone

, se for necessário. Iremos seguir com o processo de cadastro, então não clicaremos em nenhum botão e apenas selecionaremos um tipo de conexão.

Figura 7 Atividade: TI632 - Cadastro Padrões de Bicos da Estampadora - Tipo de Conexão

Com o tipo de conexão informado, deverá identificar a quantidade de bicos e onde os mesmos aparecem na listagem da atividade; posteriormente dentro de cada linha/bico deve ser informado de qual tanque o mesmo se origina ou se seria água pura.

Figura 8 Atividade: TI632 - Cadastro Padrões de Bicos da Estampadora - Bico e Função

Com todos os itens informados, apenas é preciso clicar em atualizar

para os dados ficarem registrados; lembrando que caso todos os campos já estarem preenchidos, pode-se clicar no próximo

que novos campos e numerações ficarão disponíveis para utilização.

5.3 Apresentação de Ícones da Atividade – TI633

ü Tela TI633 – Cadastro de Composição dos Bicos Cores Estampadas

Partindo para a terceira atividade, que seria a TI633, onde ela é responsável pelo cadastro de composição dos bicos nas cores estampadas. Antes de prosseguirmos com a explicação da usabilidade da atividade, iremos abordar a apresentação dos ícones que são utilizados dentro da mesma e assim nos familiarizando melhor com seu funcionamento.

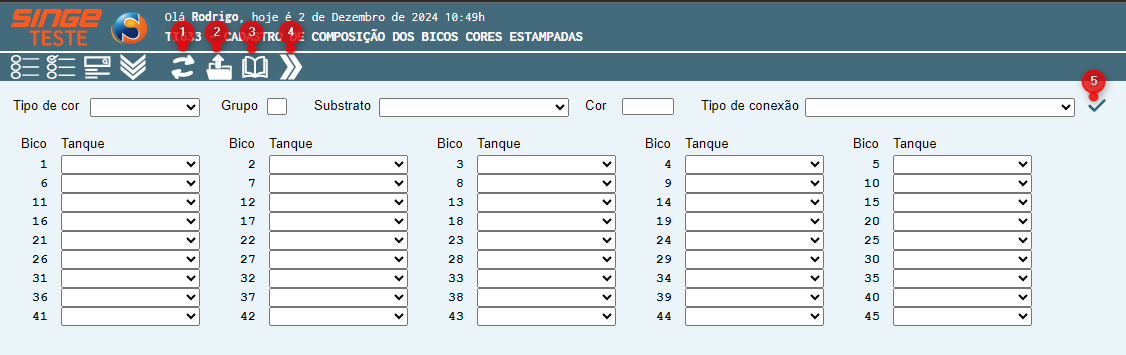

Figura 9 Atividade: TI633 - Cadastro de Composição dos Bicos Cores Estampadas - Apresentação de Ícones

Ícone Alterar	Utilizado para atualizar a atividade e efetuar as alterações necessárias.
Ícone Excluir	Utilizado para remover cadastros já realizados dentro da atividade em um momento anterior.
Ícone Consultar	Utilizado para efetuar a consulta das informações já cadastradas dentro da atividade.
Ícone Próximo	Utilizado para passar a próxima página disponível, sendo utilizado quando uma única página de consulta não é o suficiente para demonstrar todos os dados cadastrados.
Ícone Confirmar	Utilizado para confirmar a inclusão dos tipos de conexão no autopreenchimento da atividade.

5.3.1 Utilização da Atividade – TI633

Com os ícones apresentados podemos seguir para a utilização da atividade; sendo que a mesma consiste em apenas consultar, cadastrar ou excluir as composições dos bicos nas cores estampadas.

O cadastro, consulta ou exclusão se inicia pelo campo de tipo de cor, sendo que neste campo irá puxar as informações de uma tabela interna do sistema que a TI realiza o cadastro dos dados; ao selecionar uma das opções e clicando em consultar

poderá ver os dados já atrelados dentro do item e excluí-lo através do ícone

, se for necessário. Iremos seguir com o processo de cadastro, então não clicaremos em nenhum botão e apenas selecionaremos um tipo de cor. Vale ressaltar que todos os campos listados acima das opções de tanque, servem como um autopreencher e facilita o cadastro dos dados dos tanques/bicos, levando em consideração que estas informações são buscadas das atividades TI631 e TI632, conforme cadastrados realizados anteriormente.

Figura 10 TI633 - Cadastro de Composição dos Bicos Cores Estampadas - Tipo de Cor

Com o tipo de cor informado podemos partir para o campo de Grupo, sendo este responsável por identificar se determinada cor/bico se encontra em algum grupo dentro da empresa, sendo separados por categorias, como: todos os equipamentos, armários, turbos e entre outros; mas pode-se realizar o cadastro sem informar nada neste campo, caso for da escolha da pessoa que está efetuando o processo.

Figura 11 TI633 - Cadastro de Composição dos Bicos Cores Estampadas - Grupo

O campo Substrato identifica qual a origem do produto que será utilizado para pigmentação, podendo ser de vários materiais utilizados na empresa, desde 100% Lã de Alpaca até Acrílico; fica de acordo com o conhecimento, solicitação e necessidade do colaborador(a) que está efetuando o cadastro.

Figura 12 TI633 - Cadastro de Composição dos Bicos Cores Estampadas - Substrato

No campo Cor, como o nome já sugere, deverá ser informada a cor a ser utilizada para o tingimento, sendo que para mais fácil localização do código da cor, pode-se estar utilizando a atividade TI512 onde relaciona o substrato com os códigos de cores do sistema.

Figura 13 TI633 - Cadastro de Composição dos Bicos Cores Estampadas - Cor

Agora partindo para o campo de Tipo de Conexão, lembrando que este campo não seria obrigatório, bem como o campo Cor; sabendo disso vamos a explicação do seu uso.

O campo Tipo de Conexão são os dados que foram cadastrados no início deste processo, na TI631; caso necessite para consulta ou atrelar as informações dentro desta atividade, pode-se efetuar os processos para deixar o cadastro mais completo.

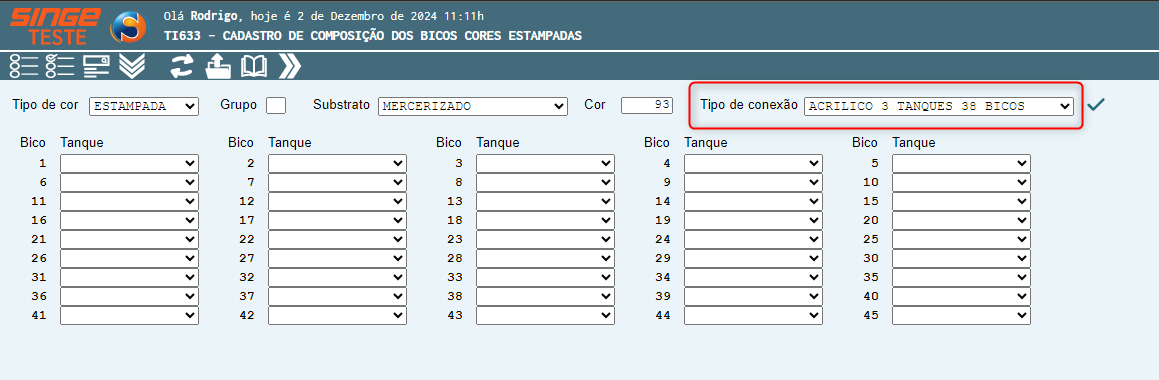

Figura 14 TI633 - Cadastro de Composição dos Bicos Cores Estampadas - Tipo de Conexão

Com todos os campos informados, pode-se incluir os dados do bico e consequentemente escolher o tanque ou água pura de acordo com a quantidade de bicos necessárias; para facilitar existe a possibilidade de informar o tipo de conexão e clicar no botão de confirmar

, assim os campos dos tanques serão preenchidos automaticamente de acordo com a quantidade de bicos cadastradas na TI631.

Figura 15 TI633 - Cadastro de Composição dos Bicos Cores Estampadas - Tanque

Com os dados devidamente preenchidos é preciso clicar em alterar

para as informações ficarem registradas; lembrando que caso todos os campos já estarem preenchidos, pode-se clicar no próximo

que novos campos e numerações ficarão disponíveis para utilização.

5.4.Apresentação de Ícones da Atividade – TI602

ü Tela TI602 – Cad. Composição Tanque Estampado Spray

Agora chegando na quarta e última atividade a ser apresentada neste processo, sendo a TI602, levando em consideração que a mesma é responsável pelo cadastro de composição dos tanques ligados aos estampados e sprays. Antes de prosseguirmos com a explicação da usabilidade da atividade, iremos abordar a apresentação dos ícones que são utilizados dentro da mesma e assim nos familiarizando melhor com seu funcionamento

Figura 16 Atividade: TI602 - Cad. Composição Tanque Estampado Spray - Apresentação de Ícones

Ícone Alterar	Utilizado para atualizar a atividade e efetuar as alterações necessárias.
Ícone Excluir	Utilizado para remover cadastros já realizados dentro da atividade em um momento anterior.
Ícone Consultar	Utilizado para efetuar a consulta das informações já cadastradas dentro da atividade.
Ícone Próximo	Utilizado para passar a próxima página disponível, sendo utilizado quando uma punica página de consulta não é o suficiente para demonstrar todos os dados cadastrados.
Ícone Limpar	Utilizado para remover os itens de todos os campos da atividade, assim permitindo um cadastro, alteração, exclusão ou consulta a partir do zero novamente.

5.4.1 Utilização da Atividade – TI602

Com os ícones apresentados podemos seguir para a utilização da atividade; sendo que a mesma consiste em apenas consultar, cadastrar ou excluir as composições dos tanques estampados que utilizam sprays.

O cadastro, consulta ou exclusão se inicia pelo campo cor; ao inserir um código e clicando em consultar

poderá ver os dados já atrelados dentro do item e excluí-lo através do ícone

se for necessário. Iremos seguir com o processo de cadastro, então não clicaremos em nenhum botão e apenas informaremos uma cor que pode ser consultado o código via TI512.

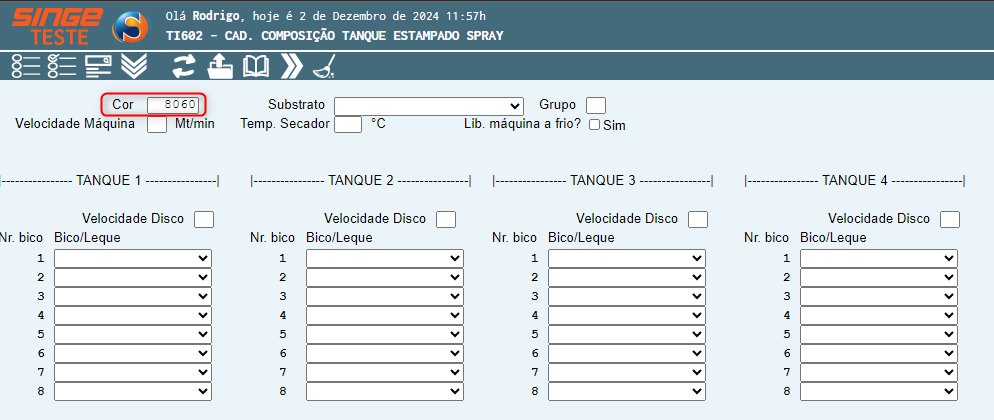

Figura 17 TI602 - Cad. Composição Tanque Estampado Spray - Cor

Com o campo cor informado prosseguiremos com o campo Substrato, que possui a mesma funcionalidade da TI633, onde identifica qual a origem do produto que será utilizado para pigmentação, podendo ser de vários materiais utilizados na empresa, desde 100% Lã de Alpaca até Acrílico; fica de acordo com o conhecimento, solicitação e necessidade do colaborador(a) que está efetuando o cadastro.

Figura 18 TI602 - Cad. Composição Tanque Estampado Spray - Substrato

O próximo campo é denominado como Grupo, sendo este responsável por identificar se determinada cor se encontra em algum grupo dentro da empresa, sendo separados por categorias, como: todos os equipamentos, armários, turbos e entre outros; mas pode-se realizar o cadastro sem informar nada neste campo, caso for da escolha da pessoa que está efetuando o processo.

Figura 19 TI602 - Cad. Composição Tanque Estampado Spray - Grupo

Diferentemente das outras atividades, esta teria outros campos que efetuam a inclusão de dados diferenciados; o primeiro deles seria a Velocidade Máquina; como o nome sugere, este campo seria responsável por deixar identificado a velocidade que a máquina deve trabalhar, levando em consideração que está velocidade é medida em metros por minuto.

Figura 20 TI602 - Cad. Composição Tanque Estampado Spray - Velocidade de Máquina

Seguindo a mesma linha da velocidade da máquina, temos o campo de Temp. Secador, onde deve-se ser informada a temperatura ideal para determinada cor e substrato efetuar os processos necessários, sendo que a unidade de medida utilizada neste caso seria o Graus Celsius (Cº).

Figura 21 TI602 - Cad. Composição Tanque Estampado Spray - Temp. Secador

A opção de Lib. Máquina a Frio, serve para quando marcada deixar o aviso que esta máquina com a cor e substrato repassado, apenas deve ser liberada quando estiver completamente fria; caso contrário, deve-se evitar o procedimento.

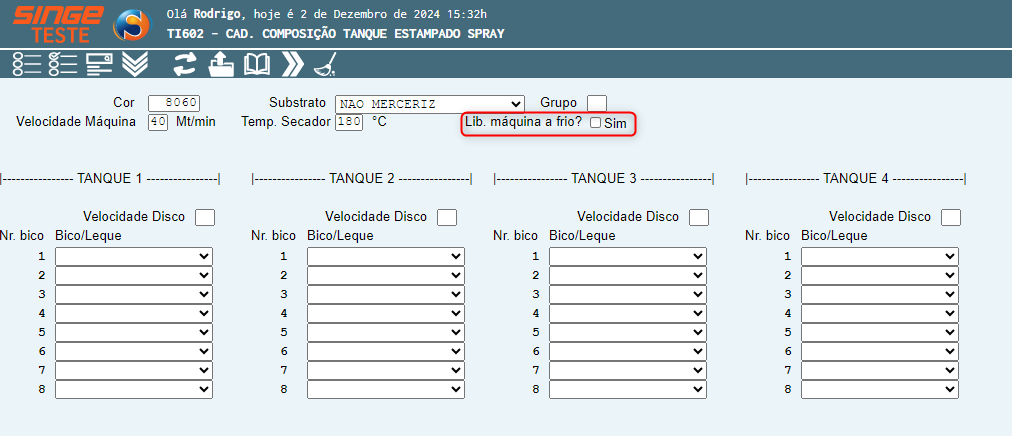

Figura 22 TI602 - Cad. Composição Tanque Estampado Spray - Lib. Máquina a Frio?

Partindo para o cadastramento dos itens relacionados aos Tanques propriamente ditos; o primeiro deles seria a Velocidade do Disco, ou seja, a velocidade que irá alcançar o disco do tanque durante seu funcionamento.

Figura 23 TI602 - Cad. Composição Tanque Estampado Spray - Velocidade de Disco

Por último, deve-se escolher entre as opções pré-estabelecidas o tipo de bico/leque de acordo com cada Nr.Bico ligado ao Substrato e cores, levando em consideração que estes dados são buscados da TI503 e transportados em forma de biblioteca para consulta e inclusão nesta atividade.

Figura 24 TI602 - Cad. Composição Tanque Estampado Spray - Nr. Bico e Bico/Leque

Com os dados devidamente preenchidos é preciso clicar em alterar

para as informações ficarem registradas; lembrando que caso todos os campos já estarem preenchidos, pode-se clicar no próximo

que novos campos e numerações ficarão disponíveis para utilização.



INFORMAÇÃO

A TI602 pode ser preenchida com os conhecimentos do colaborador(a) do setor ou efetuando a simulação da criação de uma receita via TI1004 antes de efetuar seu cadastro; levando em consideração que seriam os dados da estampadora spray da Tinturaria, relacionadas a velocidade da máquina, temperatura do secador e afins; sendo que este cadastro da TI602 serve apenas para a emissão de receitas que são do tipo de cor Estampado Spray. Abaixo segue como exemplo a cor 8060 substrato Não Mercerizado gerado na TI1004.

Figura 25 Atividade: TI1004 - Geração Receita Teste



NOTA

Quando finalizar um cadastro ou consulta, para não ser preciso sair da atividade e retornar novamente, ou remover os dados campo por campo, foi adicionado o Ícone de Limpar

; ao clicar sobre o mesmo, todos os campos ficarão zerados para um novo processo ser realizado.

Figura 26 TI602 - Cad. Composição Tanque Estampado Spray - Ícone Limpar
