Topo Reutilizável - Manual do Usuário
×

Cadastro de Registro de Operações de Utilidades


Sumário


1.Objetivo

Este procedimento tem como objetivo, prestar as orientações para realização dos cadastros operacionais que serão utilizados nos apontamentos das operações das Utilidades: Caldeira, Estação de Tratamento de Águas (ETA) e Estação de Tratamento de Efluentes (ETE).

2.Campo de Aplicação

Este procedimento aplica-se à aos Operadores do Setor de Utilidades, na gestão operacional das Utilidades.

3.Pré Requisitos

Pré-requisitos:

4. Fluxograma
N/A

5. Procedimento

5.1 Cadastro dos Registros de Operação de Utilidades

ü Tela TI605 – Cadastro dos Registros de Operação de Utilidades

Nesta tela, cadastramos os parâmetros operacionais, que serão controlados nas operações das Utilidades.

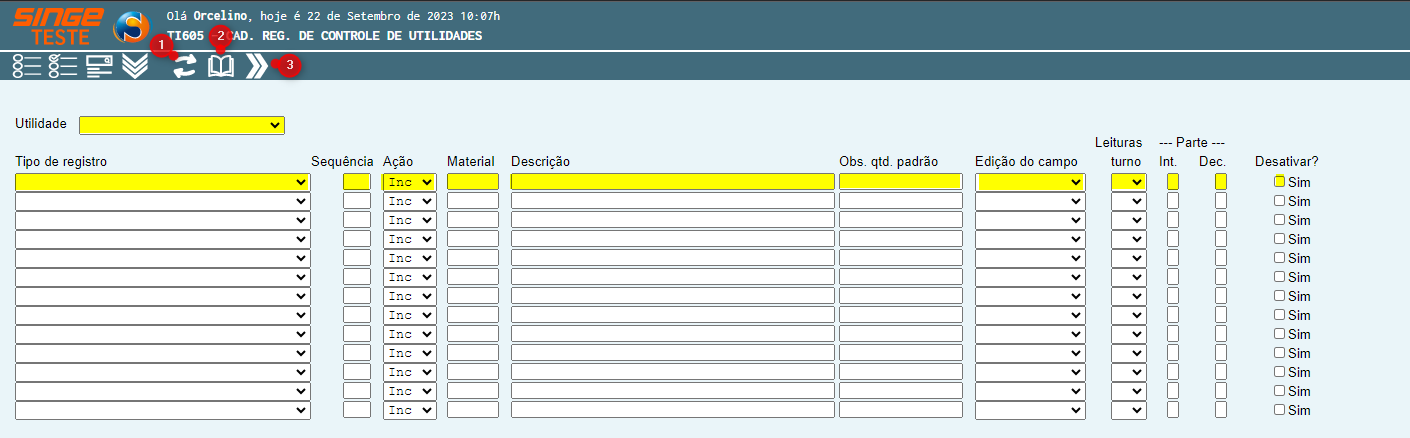

Figura 1: Tela Cadastro Registro de Controle de Operações de Utilidades

Para Cadastrar os parâmetros operacionais:

·     Selecionar no campo Utilidades um das opções: Caldeira, ETA ou ETE

·     No campo Tipo de Registro, selecione um tipo de registro relacionado a Utilidade selecionada

·     No campo Sequência, definimos a ordem sequencial que o registro aparecerá na tela TI606 (Ex: 10 20, 30, etc.)

·     Certifique-se que o campo Ação, esteja como Inc (Incluir) para incluir o registro

·     No campo Material, informamos o código do material (produto químico por exemplo) utilizado para o controle do registro

·     No campo Descrição, criamos uma descrição para o Registro.

Exemplo:

Tipo de registro Temperatura

Descrição (do Registro): Temperatura Efluente Bruto

·     No campo Observação Quantidade Padrão, é um campo onde informamos o valor Padrão do parâmetro operacional

·     No campo Edição do Campo, selecionamos qual tipo de dado, é o parâmetro: Data, Hora ou Numérico

·     No campo Leitura Turno, definimos quantas leituras de cada parâmetro criado, será realizada em cada turno

·     No campo Int (Inteiro), definimos quantas casas numéricas terá o parâmetro, quando for definido como Numérico no campo Edição do Campo

·     No campo Dec (Decimal), definimos quantas casas numéricas terá o parâmetro, se for definido como numérico e o valor do registro for decimal

·     O campo Desativar quando selecionado, desativa o parâmetro para registros na tela TI606 - Apontamento e Registro de Operações de Utilidades.

Após criar todos os registros, basta clicar sobre o ícone Atualizar , para que o sistema registre os parâmetros.

ü Registros da Caldeira

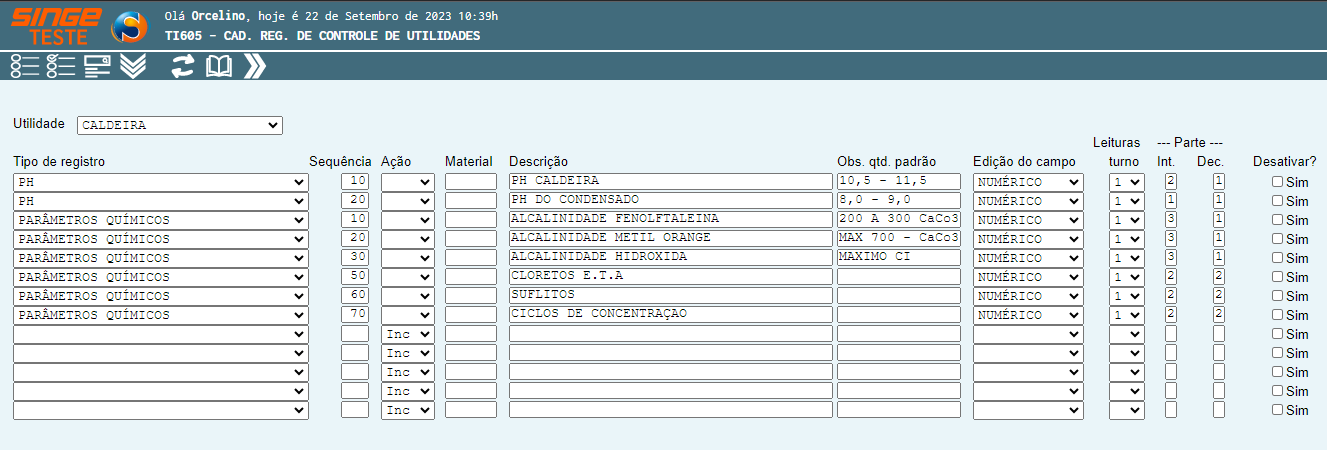

Figura 2: Tela Cadastro Registro de Controle de Operações de Utilidades


ü Registros da ETA

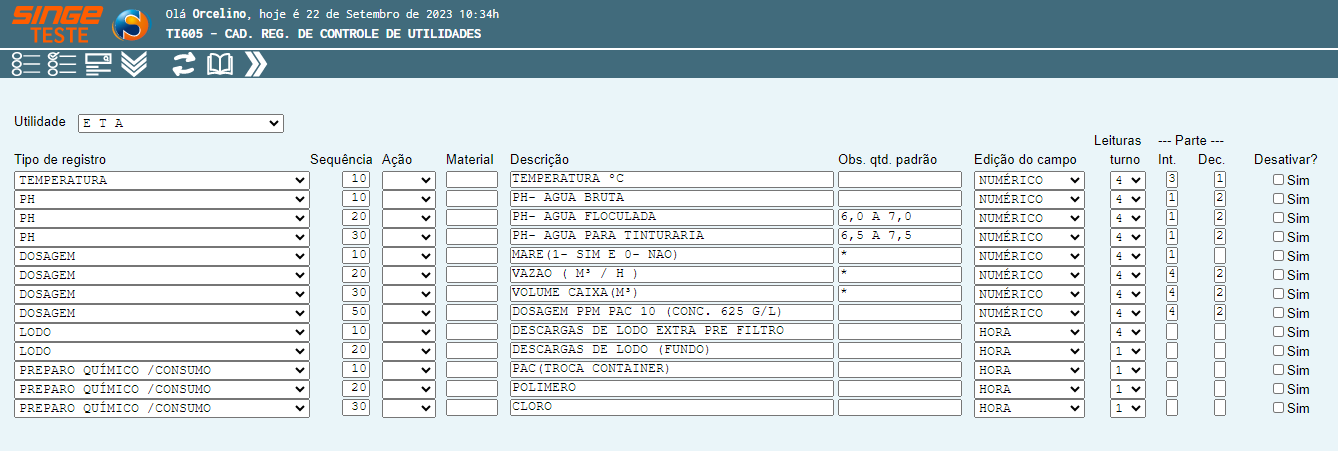

Figura 3: Tela Cadastro Registro de Controle de Operações de Utilidades


ü Registros da ETE

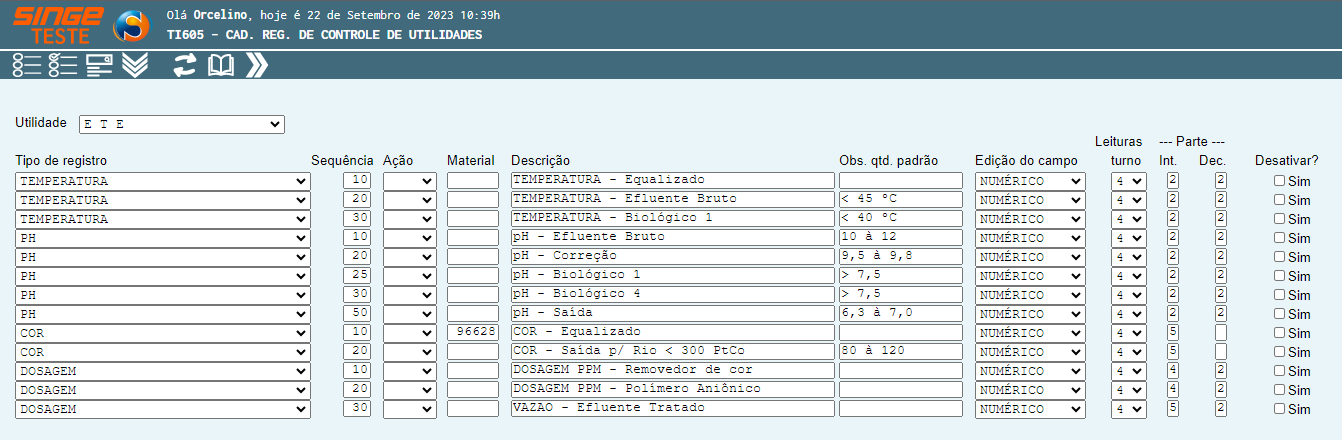

Figura 4: Tela Cadastro Registro de Controle de Operações de Utilidades
