Cadastro de Receitas

Sumário

1.Objetivo

Este procedimento tem como objetivo, prestar as orientações para realização do cadastro de receitas de tingimento no Sistema SINGE.

2.Campo de Aplicação

Este procedimento aplica-se ao cadastro de receitas de tingimento, utilizadas pelo setor de Qualidade.

3.Pré Requisitos

Pré-requisitos: Insumos cadastrados.

4. Fluxograma

N/A

5. Procedimento

5.1 Cadastro de Receitas

ü Tela TI507 – Cadastro de Receitas

Nesta tela, realizamos o cadastro das receitas de tingimento.

Figura 1: TI507 – Cadastro de Receitas

Para iniciar um cadastro de cor:

· Informe um código de cor

· Selecione o tipo de cor (Crua, estampada, Mesclada, Normal, etc.)

· Informe se a cor necessita de ensaios de solidez (cores fortes)

· Crie uma descrição para a receita

· Selecione uma intensidade para a cor (Clara, Média, Escura, etc.)

· Informe o código do Pantone correspondente

· Informe o tipo de Pantone (TCX, TCG, TPX)

· Informe o Substrato/Grupo/Item do processo para cada processo:

Preparação, Tingimento, Ensaboamento e amaciamento



Nota 1

Os processos terão o tratamento de acordo com o que foi cadastrado para cada tipo de substrato.

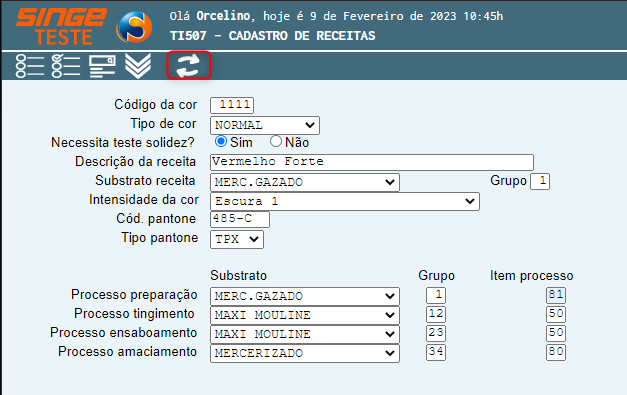

Figura 2: TI507 – Cadastro de Receitas

Após informar os campos para a criação da tela, basta clicar sobre o ícone Atualizar

, para criar a receita.

5.1.1 Ativar/Desativar Receita

ü Tela TI514 – Ativa/Desativa/Exclui Receita

Nesta tela, ativamos, desativamos ou excluímos uma receita. Após a criação de uma receita na tela TI507, se faz necessário ativar a receita através desta tela.

Figura 3: Tela TI514 – Ativa/Desativa/Exclui Receita

Para realizar a ativação da receita:

· Informe o código da cor

· Clique sobre o ícone Consultar, para que o sistema carregue a tela com as informações da receita

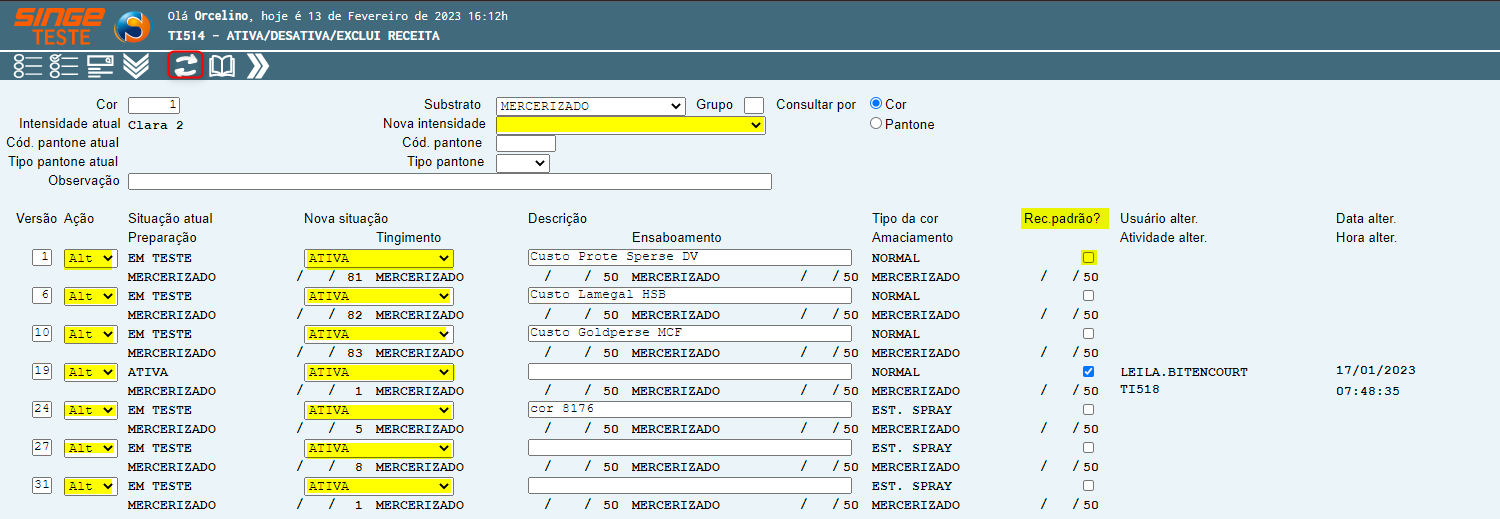

Figura 4: Tela TI514 – Ativa/Desativa/Exclui Receita

Após a tela retornar com as informações:

· Selecione o campo Ação como Alt (Alterar)

· Marque o campo referente ao Tingimento como Ativa (em todas as opções)

· Informe qual produto será utilizado no ensaboamento

· Informe se a receita será padrão (campo Rec. Padrão)

Após informar os campos para a criação da tela, basta clicar sobre o ícone Atualizar

, para ativar a receita.

5.1.2 Copiar Receita

ü Tela TI527 – Copia Receita de Outro Substrato

Nesta tela, temos a opção de copiar uma receita de outro substrato de forma mais rápida.

Figura 5: Copia Receita Outro Substrato

Para realizar a cópia da receita:

· Informe o código da Cor de origem e clique sobre o ícone Consultar, para o sistema carregar as informações da receita em tela

Figura 6: Copia Receita Outro Substrato

· Informe o código da Cor de destino

· Selecione o substrato de destino

· Informe o Grupo de destino

· Selecione um substrato/processo para a cor destino(Preparação, Tingimento, Ensaboamento, Amaciante)

Após informar os campos, basta clicar sobre o ícone Atualizar

, para que o sistema conclua o registro. Este passo deve ser repetido para cada item do processo.

5.1.3 Cadastro de Cores com Teste de Solidez

ü Tela TI587 – Cores com Teste de Solidez Obrigatório

Nesta tela, cadastramos as cores que necessitam de ser submetidas, ao teste de solidez.

Figura 7: TI587 - Cores com Teste de Solidez Obrigatório

Para cadastrar uma cor destinada ao teste de solidez:

· Selecione o tipo de substrato desejado

· Informe o código da cor

· Selecione o campo Ação como Inc (incluir)

Após informar os campos, basta clicar sobre o ícone Atualizar

, para que o sistema conclua o registro.

Figura 8: TI587 - Cores com Teste de Solidez Obrigatório

5.1.4 Incluir Observação na Receita

ü Tela TI517 – Altera Descrição da Receita

Nesta tela, podemos incluir uma observação na Receita.

Figura 9: Tela TI517 – Altera Descrição da Receita

Para incluir uma observação em uma receita:

· Informe o código da cor, substrato, grupo e versão

· Clique sobre o ícone Consulta, para que o sistema carregue as informações da receita em tela

Figura 10: Tela TI517 – Altera Descrição da Receita

Após o sistema retornar com as informações da receita, basta incluir as observações que se fizerem necessárias, e clicar sobre o ícone Atualizar

, para que o sistema registre a observação na receita.

Figura 11: Tela TI517 – Altera Descrição da Receita

5.2 Consulta Dados da Receita

5.2.1 Consulta de Receitas

ü Tela TI512 – Consulta de Receitas

Figura 12: Tela TI512 – Consulta de Receitas

Para realizar a consulta da receita:

· Informe a cor que deseja consultar

· Clique sobre o ícone Consultar

, para que o sistema retorne com as informações da receita.

Figura 13: Tela TI512 – Consulta de Receitas

Clicando sobre o ícone Bicos

(para cores estampadas), o sistema exibe em outra tela, informações a respeito da receita de tingimento estampado. 0

Figura 14: Tela TI513 – Consulta de Receitas/Bicos

5.2.2 Consulta Receita/Material

ü Tela TI512 – Consulta de Receitas

Nesta tela, consultamos as receitas/substrato que utilizam determinado tipo de material.

Figura 15: Tela TI512 - Consulta de Receitas

Ícone Consultar	Utilizado para realizar a consulta de uma receita no sistema
Ícone Próximo	Utilizado para navegar entre os registros do sistema

Para realizar a consulta:

· Informe o número da cor no campo Cor

· Selecione o substrato que deseja verificar

· Clique sobre o ícone Consultar , para que o sistema possa carregar as informações sobre a receita

Figura 16: Tela TI512 - Consulta de Receitas

A tela apresentará a consulta da receita, divida em três Abas:

ü Aba Receita

Nesta aba, o sistema apresentará as informações referente a receita como:

· Sequência

· Descrição da Operação

· Número do campo

· Código

· Descrição

· Unidade de Medida

· Concentração

· % Adicionado

· Tempo

· Températura

· Volume do campo

Figura 17: Tela TI512 - Consulta de Receitas

ü Aba Gráfico

Nesta aba, o sistema listará p gráfico do tingimento com as seguintes fases:

· Preparação

· Tingimento

· Ensaboamento

· Amaciante

Figura 18: Tela TI512 - Consulta de Receitas

Para consultar os gráficos de cada processo, basta selecionar o tipo de processo desejado no campo Processo. Após selecionar o tipo desejado, basta clicar sobre o ícone Consultar, para que o gráfico seja montado.



Exemplo

5.2.2 Consulta de Cores por Substrato

ü Tela TI576 – Consulta Cores por Substrato

Nesta tela, podemos consultar, as cores que utilizam determinado substrato, consultando por receita/substrato cor, receita por cor, receitas que utilizam determinado processo, ou por pantone.

Figura 19: TI576 – Consulta Cores por Substrato

Ícone Consultar	Utilizado para realizar a consulta de uma receita no sistema
Ícone Próximo	Utilizado para navegar entre os registros do sistema
Ícone Exportar CSV	Urilizado para gerar um download de um arquivo em Excel

Para realizar a consulta, basta informar:

· Selecione o tipo de substrato, que se deseja consultar (campo Consultar)

· O campo Substrato, pode ser utilizado para filtrar a pesquisa

· Clique sobre o ícone Consultar

, para que o sistema possa carregar as informações sobre a receita

Figura 20: TI576 – Consulta Cores por Substrato

A consulta pode ser filtrada por:

· Cor Inicial ou

· Por /tipo Pantone

Clicando sobre o número da cor, na coluna Cor, o sistema será redirecionado para a tela TI512 - Consulta de Receitas, onde a receita da cor pode ser explorada.
